S300 PIPELINE CRAWLER 수평배관용 (내경 300-2000mm)
다목적의 S300 크롤러는 메인라인 뿐만 아니라 국부적인 라인도 통합된 하나의 시스템으로 검사를 향상할 수 있다. S300은 모든 기능이 탑재된 시스템으로 횡단배관 내부를 매우 정밀하게 촬영하여 동영상 및 사진 저장을 유선으로 12.1” 터치스크린에 전송하고, 바로 그 자리에서 보고서를 작성할 수 있다.
높거나 낮거나 깊거나 진흙탕, 돌이 많은 곳 등 장애물이 아무리 많아도 손쉽게 배관 내부를 검사할 수 있으며, 간단히 누수되고 있는 가스라인을 정밀하게 검사할 수 있다. 이 중장비 모터로 운용된 크롤러는 지능적인 운전시스템으로 과거에는 장애물로 여겨졌던 많은 곳을 동급 최강 사양으로 거침없이 운전이 가능하다.
이 견고한 로봇시스템은 최첨단 기술력을 바탕으로 300mm 이상의 관로도 거침없이 검사할 수 있다. 선택사양으로 주어진 4개의 230mm 바퀴, 카메라 상승장치, 보조광원은 내경 580mm ~ 1980mm의 관로도 10분 내에 재정비하여 검사할 수 있도록 도와준다.
우리는 계속 새로운 기술력을 바탕으로 혁신을 추구하여 현장에서 보이지 않던 곳도 보이게 하며 더 나은 동영상 촬영능력을 개발 중이다.

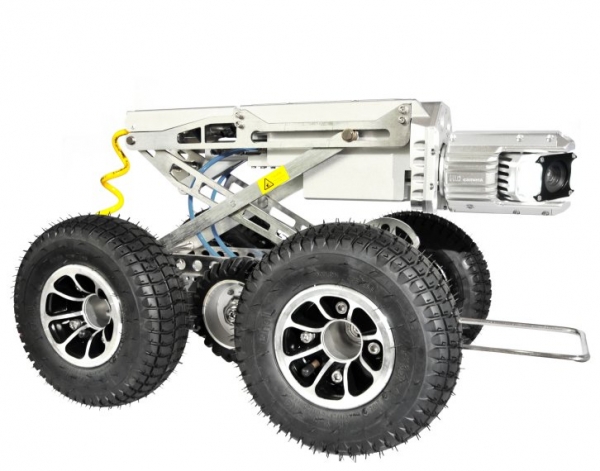

CRAWLER
●For pipes DN 300-2000
●Two sizes of tires and a auto camera-elevator to suit large pipes
●Heavy-duty with 50KG load capacity
●Steerable 6-wheel drive,travels at 0-18m/min
●Auxiliary Led light ring for high intensity shadowless illumination
●Working temperature：-20℃-55℃
●Built-in pressure,slope sensor with datas printed on screen
●IP68 water-proof to perform pipes with water flows
●Made in Swiss brushless motor:2*80W.
●Double motors drive to enable turning
●Slope climbing ability: 30-45°.
●Anti-overturning wheels

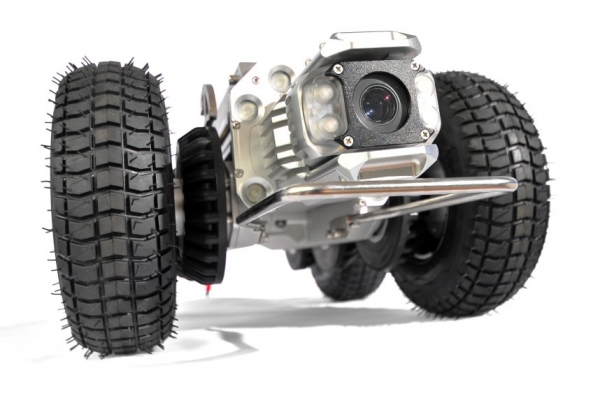

SD1090 Camera Head
● Image sensor: 1/4” 540TVL Sony CCD
● Sensitivity: 0.01LUX
● Auto focus/Iris function and auto leveling to provide always upright image
● Zooming:100 times (10X optical, 10X digital)
● Illumination: Utra-bright dimmable LED Lights
● 360°Endless Pan,270° Tilt
● Size:Diameter: 90mm, length: 165mm
● Weight: 2.2KG
● Waterproof : IP68
● Lens:Sapphire glass

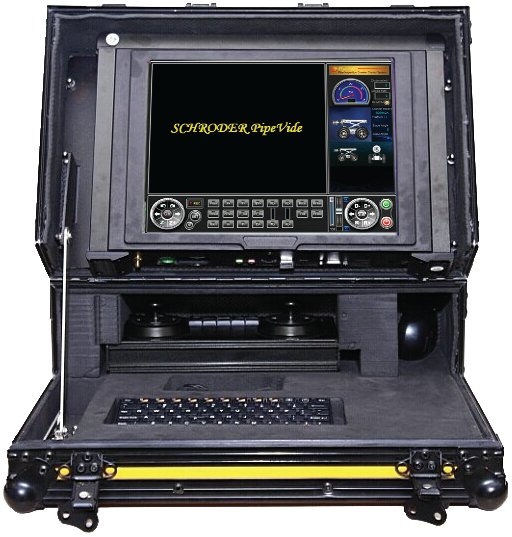

SD9992DII LCD Monitor
● 12.1“ sunlight viewable touch control LCD
● Record inspections to 60GB SSD
● Water-proof standard:IP53
● All featured software regulates crawler motion,cable reel winding up and
persistently measures pressure,slope and distance,ect.
● Size:L426mm*W266mm*H52mm

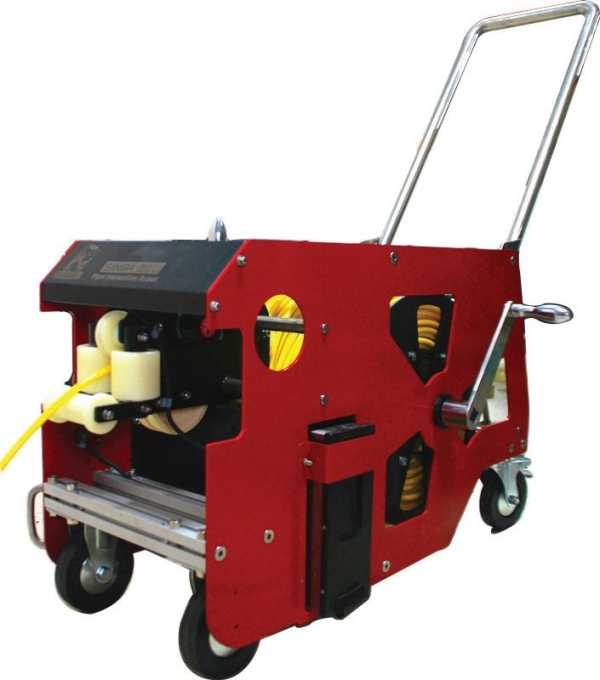

SD9991E+ Cable Reel
● Optional manual or auto cable winding up component;
● Material: Aviation aluminum+PC plastic
● Meter-counter:Distance constantly displayed on screen;erro<10cm
● Waterproof: IP53;
● Reinforced semi-rigid cable;Load capacity:150KG.OD:9mm
● 120m standard cable length(100-300m customizable)
● Size: 70cm*44cm*48cm
Optional Parts Backup Battery Tires 48V 20AH 130/230mm Guide wheel Tripod
|
