S100 PIPELINE CRAWLER 수평 배관용 (내경100mm-600mm)
다목적 S100은 효율적으로 수평 관로 및 배관을 볼 수 있도록 고안되었으며, 볼 수 있는 범위는 내경
100mm-600mm까지 가능하다. S100 시스템은 HD 카메라 센서와 고휘도 LED조명을 탑재하였으며, 어디서나 사용가능한 견고한 바디,

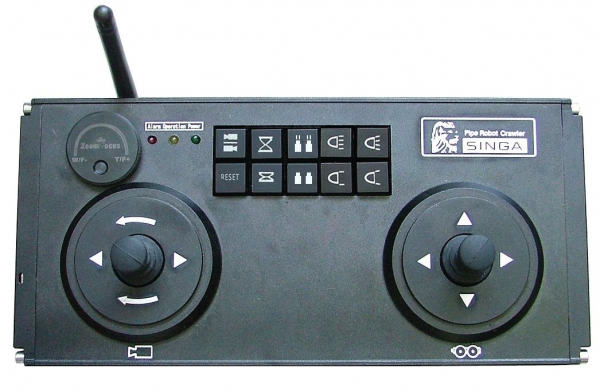

12인치 터치모니터를 구축하고 있고, 케이블 길이는 100m-300m까지 조절이 가능하다. | | 조명 장치는 18개의 고휘도 LED 장착하였으며 조명의 휘도는 무선 조이스틱 또는 12.1인치
터치모니터로도 조절 가능하다. 카메라 센서는 540TVL CCTV로
동영상 및 사진 저장 기능이 있으며, 360° 무한 축회전 기능과 180° 틸트 기능으로 불량 부위 관찰에 효율적으로 사용할 수 있다. |
| S100 크롤러는 검사가 필요한 모든 곳에 사용할 수 있습니다. 위생 세척검사부터 송유관의 정밀한 누설
지점까지 가격 대비 성능을 증진시키고, 현장의 가동 중지 시간을 줄이며, 강화된 내구성과 손쉬운 운용 인터페이스로 검사를 용이하게 합니다.
S100은 견고한 트렉터 바디에 확장자로 음파(Sonar), 레이저, 가스누설 탐지기 등을 장착할 수 있습니다. 트렉터는 최대 30kg까지
하중을 견딜 수 있어서 횡단으로 굽은 배관 내부까지 침투가 가능합니다. 필요에 따라, 넓은 배관 내부를 볼 수 있도록 보조 조명과 카메라
엘리베이터를 장착할 수 있습니다. |
| 12.1인치 디스플레이와 제어 장치는 Win7 32-bit 통합시스템을 사용함으로써 다른 윈도우 프로그램과 호환이
가능하여, 배관 변형, 경사 또는 구조 골절의 분석 데이터를 취득하고 이를 현장에서 전문적인 보고서 또는 데이터 프로세싱을 가능케 해줍니다.
|

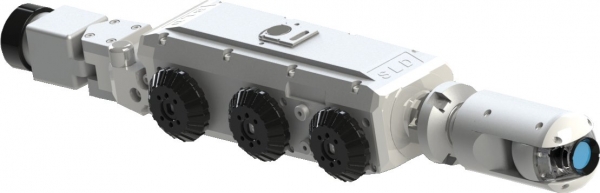

CRAWLER
SD-1050 카메라 헤드는 쉽게 회전을 조절하고, 자동 레베링 및 조명조절 기능으로 기술자가 배관 내벽 자세히 관찰할 수 있도록 고안되었다.
Wheels: 6 or 4 Turn Radius:down to 0.0”
Camera:SD-1050 or SD-1090(Optional)
Sensors:pitch, slope, pressure
Pressure Rating:1 bar
Size:15.2" x 2.9" x 3.9" Weight:l3.1Ibs.
Materials:aluminum

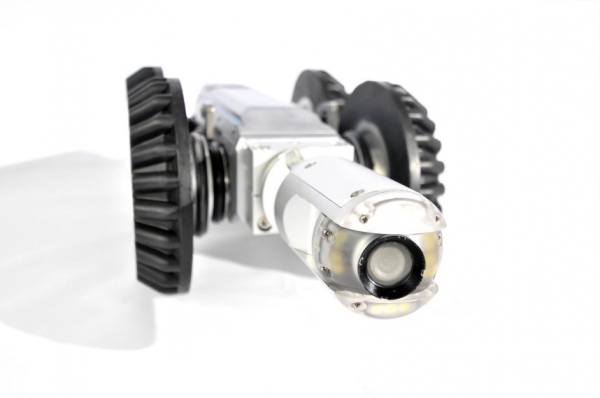

SD-1050 Camera Head
Camera Sensor:color Sony ¼” CCD
Resolution:540TVL
Pressure Rating:1 bar
Focus:auto shutter;manual focus
Illumination:controllable shadowless
18 led ring
Articulation:180-degree tilt; infinite pan
Sensing:pressure
Size:diameter: 52mm;length: 123mm
Weight:1.6 lb (0.5 kg)
Material:aluminum, stainless steel
SD1090 Camera Head
Camera sensor: 1/4”540TVL Sony CCD
Sensitivity: 0.01 LUX;Capable of working in the dark
Zoom:100 times (10X optical, 10X digital)
Illumination:4*10w High brightness LED ligths
Rotation: 360°pan, 270°tilt
Auto leveling;Auto focus
Working temperature: -20℃-55℃;
Diameter: 90mm
Weight: 2.2KG
Waterproof level: IP68

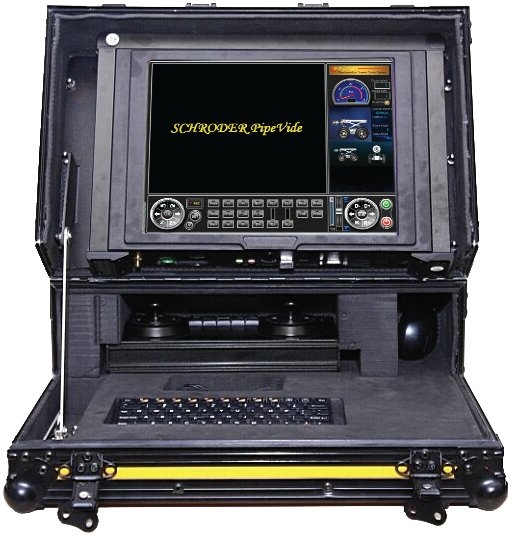

SD9992DII LCD Monitor
1SD9992DII LCD 모니터는 WAN인터페이스를 이용하여 인터넷 연결 및 GPS기능을 사용할 수 있다. 내장된 60G SSD 메모리는 보다 빠르게 시스템을 켤 수 있으며, 동영상 또는 사진 영상 데이터를 빠르게 보여줄 수 있다.
2.1“ sunlight viewable touch control LCD Record inspections to 60GB SSD
Water-proof standard:IP53
All featured software regulates crawler motion,cable reel winding up and
persistently measures pressure,slope and distance,ect.
Size:L426mm*W266mm*H52mm

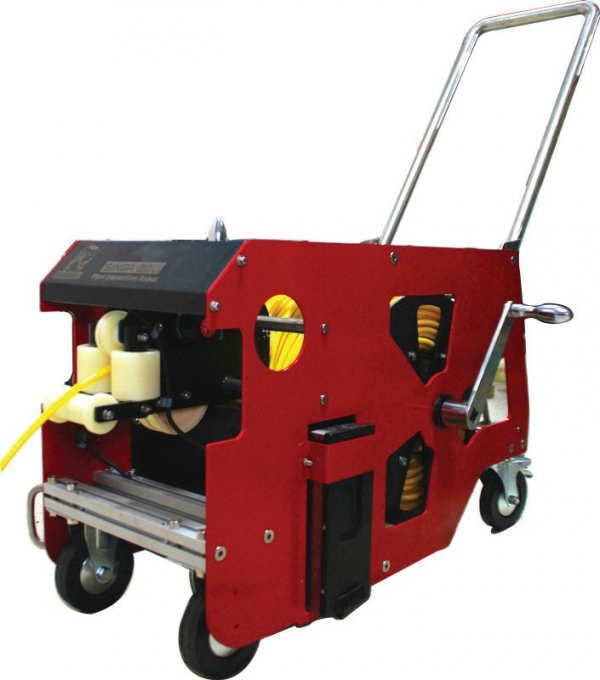

SD9991E+ Cable Reel
Optional manual or auto cable winding up component;
Material: Aviation aluminum+PC plastic
Meter-counter:Distance constantly displayed on screen;erro<10cm
Waterproof: IP53;
Reinforced semi-rigid cable;Load capacity:150KG.OD:9mm
120m standard cable length(100-300m customizable)
Size: 70cm*44cm*48cm
|
